Отводы — это специальные детали трубопроводных систем, которые позволяют плавно или под четким углом изменить направление потока жидкости, газа или воздуха. Без них любая разветвленная сеть превращается в прямую линию, что невозможно в реальном пространстве здания или промышленного объекта.
В бытовых системах они встречаются в водопроводе, отоплении и вытяжных воздуховодах кухни. В промышленности — в нефтегазовых магистралях, химических и пищевых линиях, где от качества изгиба зависит не только удобство монтажа, но и долговечность всей трассы под давлением и температурой.
Понимание того, как работают отводы, какие бывают типы и когда какой выбирать, помогает избежать лишних потерь давления, шумов и преждевременного износа соединений.
Как отводы меняют направление потока и почему это важно
Отвод — это изогнутый участок трубы или специально изготовленный элемент, который перенаправляет поток под заданным углом. В отличие от резкого излома, правильно подобранный отвод сохраняет более равномерную скорость движения среды и снижает местное сопротивление.
Когда поток резко меняет направление, часть кинетической энергии превращается в турбулентность. Это увеличивает потери давления, создает шум и может ускорять износ стенок в зоне поворота. Чем плавнее радиус изгиба, тем меньше эти потери. Именно поэтому в ответственных системах отдают предпочтение крутоизогнутым бесшовным отводам, а не самодельной сварке отрезков под углом.
В вентиляции эффект еще заметнее: каждый лишний резкий поворот 90° снижает производительность вытяжки. В системах отопления и водоснабжения неправильный отвод может стать местом скопления воздуха или осадка, особенно если радиус слишком мал, а скорость потока высокая.
Основные виды отводов по материалу и технологии изготовления
Материал и способ производства определяют, где именно можно применить конкретный отвод. Самые распространенные варианты в Украине — стальные, нержавеющие и пластиковые (преимущественно для вентиляции и отдельных бытовых систем).

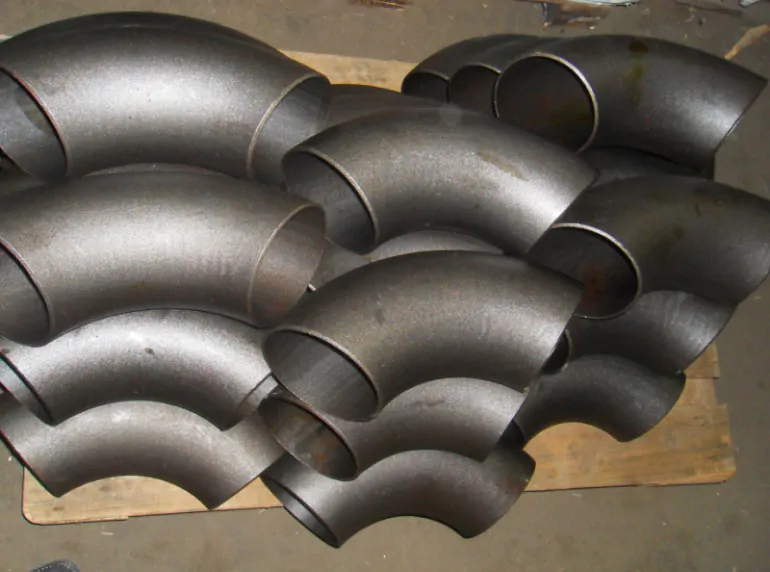

Стальные отводы изготавливают из углеродистой и низколегированной стали (марки 20, 09Г2С и подобные). Они бывают бесшовными крутоизогнутыми (метод горячей протяжки или штамповки) и сварными секционными. Бесшовные выдерживают более высокое давление и температуру, поэтому их ставят на ответственные участки. Секционные собирают из сегментов трубы — они дешевле, но имеют сварные швы, что ограничивает применение под высоким давлением.
Нержавеющие отводы (чаще всего AISI 304 и AISI 316) используют там, где важна коррозионная стойкость и гигиена: пищевые линии, химические среды, фармацевтика, а также декоративные перила. Они соответствуют требованиям EN 10253 и хорошо свариваются с трубами из той же марки стали.
Для кухонных вытяжек и бытовой вентиляции распространены пластиковые отводы (ПВХ) круглого или прямоугольного сечения, а также гофрированные алюминиевые. Пластик легче, тише и не ржавеет, но не подходит для высоких температур и агрессивных сред. Оцинкованные стальные отводы применяют в промышленной вентиляции и аспирации.
Крутоизогнутые бесшовные и секционные: разница на практике
Крутоизогнутые бесшовные отводы по ГОСТ 17375 имеют радиус изгиба примерно 1,5 DN и углы 45°, 60°, 90°, 180°. Они обеспечивают минимальное сопротивление и равномерную толщину стенки. Секционные отводы сваривают из нескольких сегментов — их удобно делать под нестандартный угол, но каждый шов является потенциальным местом коррозии или протечки при высоких нагрузках.
Сравнение радиусов изгиба и углов: что выбирать в разных системах
Угол и радиус изгиба — ключевые параметры. Чаще всего используют 90° и 45°. Угол 180° нужен для разворотов, 60° и 30° — реже, преимущественно в сложных трассах.
Радиус R ≈ 1,5 DN (тип 3D по ГОСТ 17375) считается стандартным для большинства трубопроводов. Меньший радиус (близкий к DN) экономит место, но увеличивает сопротивление и нагрузку на стенку. Больший радиус (2–3 DN и больше) применяют в системах, где важна минимальная потеря давления или транспортируются среды с твердыми частицами.
В вентиляции кухонной вытяжки каждый поворот 90° с малым радиусом снижает эффективность. Поэтому рекомендуют использовать отводы 45° или плавные пластиковые элементы, а количество резких поворотов сводить к минимуму. В системах отопления с естественной циркуляцией плавность поворота особенно важна, потому что движение воды зависит от разницы температур и гидравлического сопротивления.
| Тип отвода | Материал | Типичные углы | Преимущества | Ограничения |
|---|---|---|---|---|
| Крутоизогнутый бесшовный | Сталь 20, 09Г2С | 45°, 90°, 180° | Высокая прочность, низкое сопротивление, до 16 МПа | Более высокая цена, требуется сварка |
| Секционный сварной | Сталь | Любой | Гибкость угла, более низкая стоимость | Швы, ограничения по давлению |
| Нержавеющий | AISI 304/316 | 45°, 90°, 180° | Коррозионная стойкость, гигиена | Более высокая стоимость |
| Пластиковый (вентиляция) | ПВХ | 45°, 90° | Легкий, тихий, простой монтаж | Температура, механическая прочность |
Данные обобщены на основе характеристик по ГОСТ 17375 и типичных предложений производителей фасонных элементов.
Практический выбор отводов для водопровода, отопления и вентиляции
В домашнем водопроводе из металлопластиковых или полипропиленовых труб чаще всего используют фитинги под пайку или пресс, а не классические стальные отводы. Стальные отводы актуальны, когда трубы стальные или нужно соединить разные материалы через переходники. Для горячей воды и отопления важна соответствие рабочей температуре и давлению — бесшовные стальные или нержавеющие элементы здесь надежнее.
В системах отопления со стальными трубами отводы выбирают с учетом температуры теплоносителя (часто до 95–110 °C) и давления. Оцинкованные отводы применяют осторожно: цинк может реагировать с некоторыми теплоносителями. Для внешних участков или агрессивных сред лучше нержавеющие или с соответствующим покрытием.
Для кухонной вытяжки диаметр отвода должен совпадать с выходом вытяжки (чаще всего 120–150 мм). Круглое сечение дает лучшую аэродинамику, прямоугольное экономит место под потолком. Гофра удобна для сложного маршрута, но создает больше шума и быстрее загрязняется. Жесткие пластиковые отводы работают тише и их легче чистить.
Из практики монтажников часто видно, что в ограниченном пространстве кухни стараются минимизировать количество поворотов. Если трасса требует нескольких изменений направления, лучше комбинировать 45° отводы, чем ставить несколько 90°.
Типичные ошибки при монтаже отводов и как их избежать
Одна из самых распространенных ошибок — несоответствие диаметра или материала. Отвод меньшего диаметра создает сужение, которое увеличивает шум и снижает пропускную способность. Разные марки стали в сварном соединении могут привести к неравномерной коррозии.
Вторая проблема — неправильный радиус или угол в местах, где важна самотечная система (канализация, дренаж). Слишком крутой поворот или отсутствие уклона приводит к застою. В водопроводе резкие изгибы в зонах высокой скорости способствуют эрозии стенки.
В вентиляции часто пренебрегают герметичностью соединений и количеством поворотов. Каждый дополнительный 90° отвод с малым радиусом ощутимо снижает тягу. Также ошибочно используют гофру там, где можно поставить жесткий канал — это увеличивает шум и усложняет обслуживание.
Многие сталкиваются с ситуацией, когда после монтажа появляются посторонние звуки или падение производительности. Обычно причина в совокупности мелких несоответствий: радиус, количество поворотов, качество соединения и отсутствие доступа для обслуживания.
Стандарты и маркировка, которые стоит знать
В Украине активно используют ГОСТ 17375 для крутоизогнутых бесшовных отводов типа 3D (R ≈ 1,5 DN). Существуют также ГОСТ 30753 для других исполнений и отраслевые стандарты. Европейский EN 10253 регламентирует нержавеющие фасонные элементы.
Маркировка обычно содержит угол, диаметр, толщину стенки, марку стали и номер стандарта. Например, обозначение указывает на исполнение, наружный диаметр и толщину. При выборе стоит проверять соответствие рабочему давлению (часто до 1,6 МПа для стандартных бесшовных) и температурному диапазону (от −70 °C до +450 °C для многих стальных отводов).
Для бытовых систем достаточно ориентироваться на паспортные данные фитингов и рекомендации производителя труб. В промышленных объектах требуется соответствие проекту и требованиям надзора.
Когда стоит обратиться к специалисту
Самостоятельно можно подобрать и смонтировать пластиковые отводы для кухонной вытяжки или простые фитинги в металлопластиковом водопроводе, если есть базовые навыки. В случаях со сварными стальными соединениями, системами под давлением, газовыми линиями или сложными отопительными контурами лучше привлекать квалифицированного монтажника.
Обращаться к специалисту стоит, если трасса проходит в труднодоступных местах, требуется герметизация под высоким давлением, есть сомнения относительно соответствия материала среде или нужно рассчитать гидравлическое сопротивление сложной сети. Неправильная сварка или выбор отвода может привести к протечке, которая обнаружится позже и обойдется дороже.
Правильно подобранный и смонтированный отвод работает годами без дополнительного внимания. Он не привлекает внимания, пока система функционирует стабильно — и именно в этом его главная ценность.
